热风炉红外测温系统

概述

a、 传统工业炉内（热风炉、烧结炉、加热炉、二燃室、克劳斯炉等）温度的检测是通过热电偶来测量，采用装配式铂铑—铂热电偶或双铂铑热电偶，通过测量保温墙附近的温度，间接地反映炉内中心温度。

b、 工业炉内工作条件十分恶劣，高温、高压，热电偶对使用环境的要求和本身结构的限制，在温度变化频繁压力波动大和振动的场合，造成了热电偶测温不准确、反应滞后，不能准确反应炉内温度的变化。

c、 热电偶长期工作在高温区 1200℃～1300℃，热电偶接线盒所处环境温度亦高达 100～120℃，致使电偶的使用寿命很短，从几周到几个月不等。增加了使用成本和维护工作量。

d、 为了克服上述缺点，本公司设计生产的工业炉内专用红外测温装置能很好地解决了以上问题，可确保红外测温系统在复杂的环境下可靠工作。

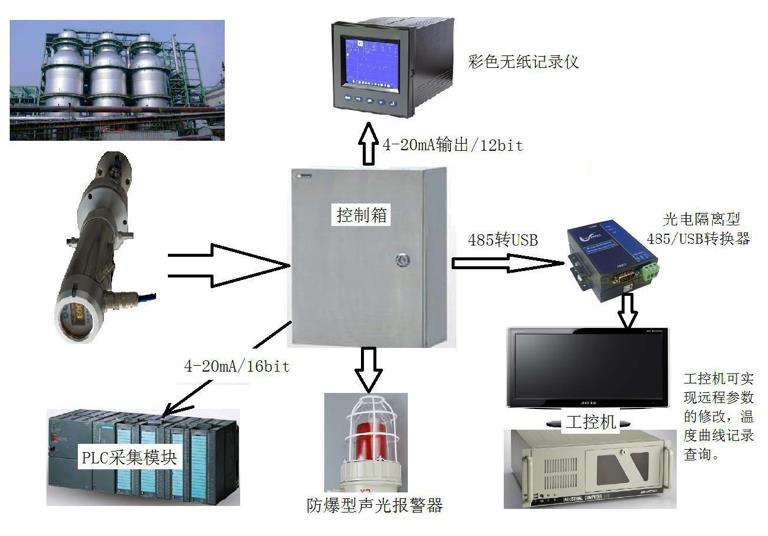

系统框图

我公司针对工业炉内（如热风炉、加热炉、烧结炉、二燃室、克劳斯炉等应用场合，开发出适用于此环境的双色红外测温装置。设计配置了带有密封隔离视窗，专用保护装置。主装置采用法兰连接（可根据用户要求定制），能很方便地连接到炉体上。红外测温仪通过测量被测目标的辐射值，来确定其温度，红外测温仪输出与温度对应的 4-20mA 电流信号，给计算机或记录仪进行处理。因为炉内环境复杂，烟气、粉尘等影响因素较多，一般不选用单色红外测温方式。我们选用双色红外测温仪方式能减少发射率不同、 测量现场的灰尘、水汽和雾气、距离的变化和物体局部被遮挡等因素对被测温度准确性的影响。能够增加系统的可靠性和大幅减少用户的维护量。

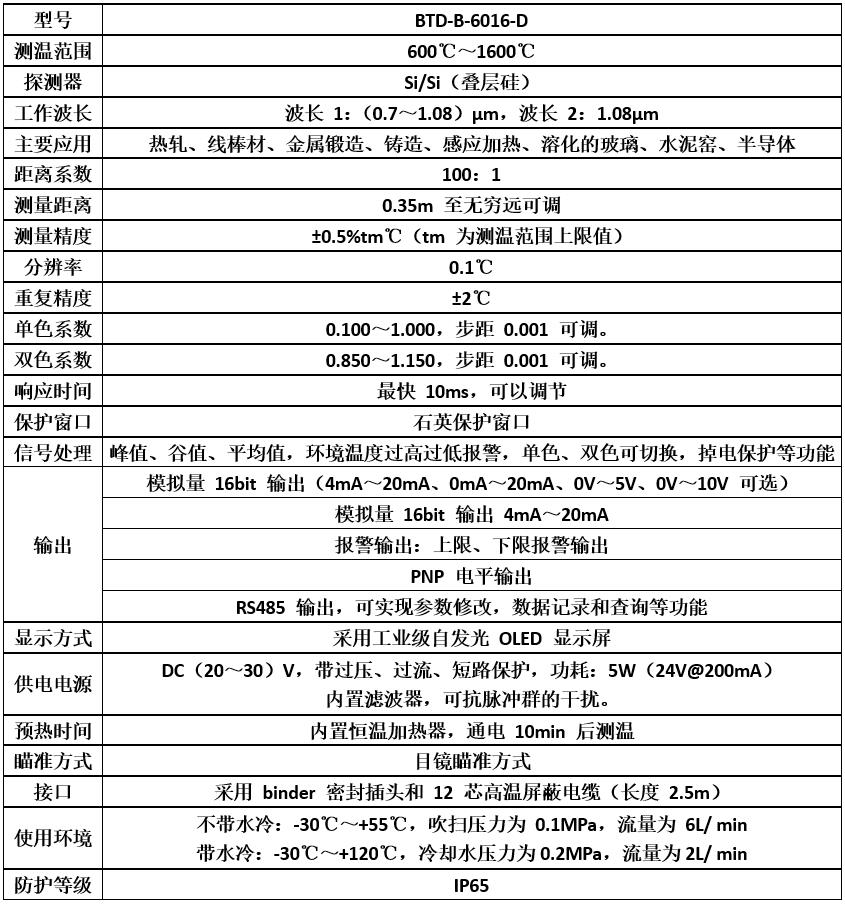

 技术参数

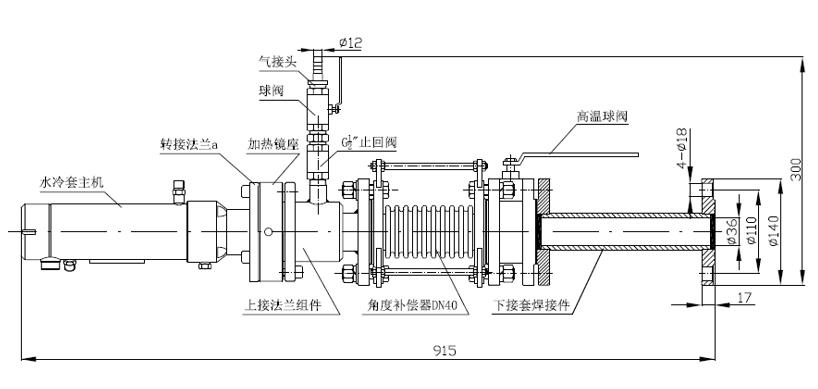

外形图
